Небольшим электронным устройствам все чаще требуются компактные, легкие и надежные источники питания. Традиционные батареи часто требуют частой замены, а стандартные солнечные модули слишком велики для маломощных приложений.
Мини -солнечная панель с разъемом JST представляет собой удобное решение «подключи и работай», сочетая компактный фотоэлектрический модуль с безопасным проводным соединением JST. Эти солнечные модули широко используются в датчиках Интернета вещей, беспроводных устройствах, портативной электронике, умных игрушках и приложениях для зарядки аккумуляторов.
Hinergy поставляет индивидуальные мини-фотоэлектрические модули с различным напряжением, размерами, длиной кабеля и вариантами разъемов JST для удовлетворения различных требований проекта.

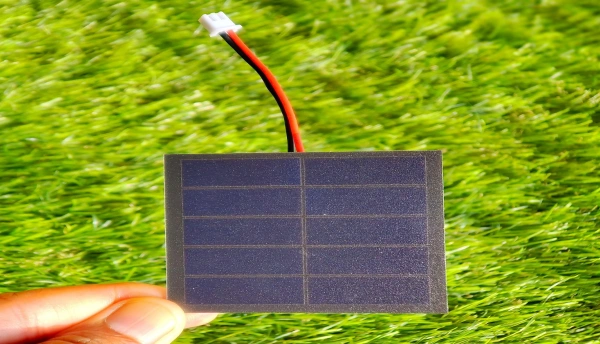

Что такое мини-солнечная панель с разъемом JST?
Мини -солнечная панель с разъемом JST представляет собой небольшой фотоэлектрический модуль, оснащенный предварительно установленным кабелем JST, обеспечивающим прямое соединение с батареями, контроллерами зарядки и электронными устройствами.
По сравнению с традиционными солнечными панелями, требующими ручной пайки, солнечные модули JST обеспечивают:
Простая установка по принципу «подключи и работай»
Стабильное электрическое соединение
Компактный дизайн для ограниченного пространства
Более быстрая интеграция в электронные продукты
Разъем JST обычно используется в слаботочных устройствах из-за его небольшого размера и надежного соединения.
Как работает солнечная панель JST?
Процесс работы прост:
Солнечная энергия → Мини-солнечный элемент → Кабель JST → Контроллер зарядки → Аккумулятор / Устройство
Во время воздействия солнечного света фотоэлектрические элементы преобразуют солнечную энергию в электричество постоянного тока. Кабель JST передает генерируемую мощность в систему управления батареями или электронную нагрузку.
Для проектов, требующих накопления энергии, рекомендуется использовать контроллер солнечной зарядки между панелью и аккумулятором, чтобы предотвратить перезарядку.
Типы разъемов JST, используемых в мини-солнечных панелях
Для разных проектов требуются разные характеристики разъемов. Наиболее распространенные варианты включают JST-PH, JST-SM и специальные разъемы JST.

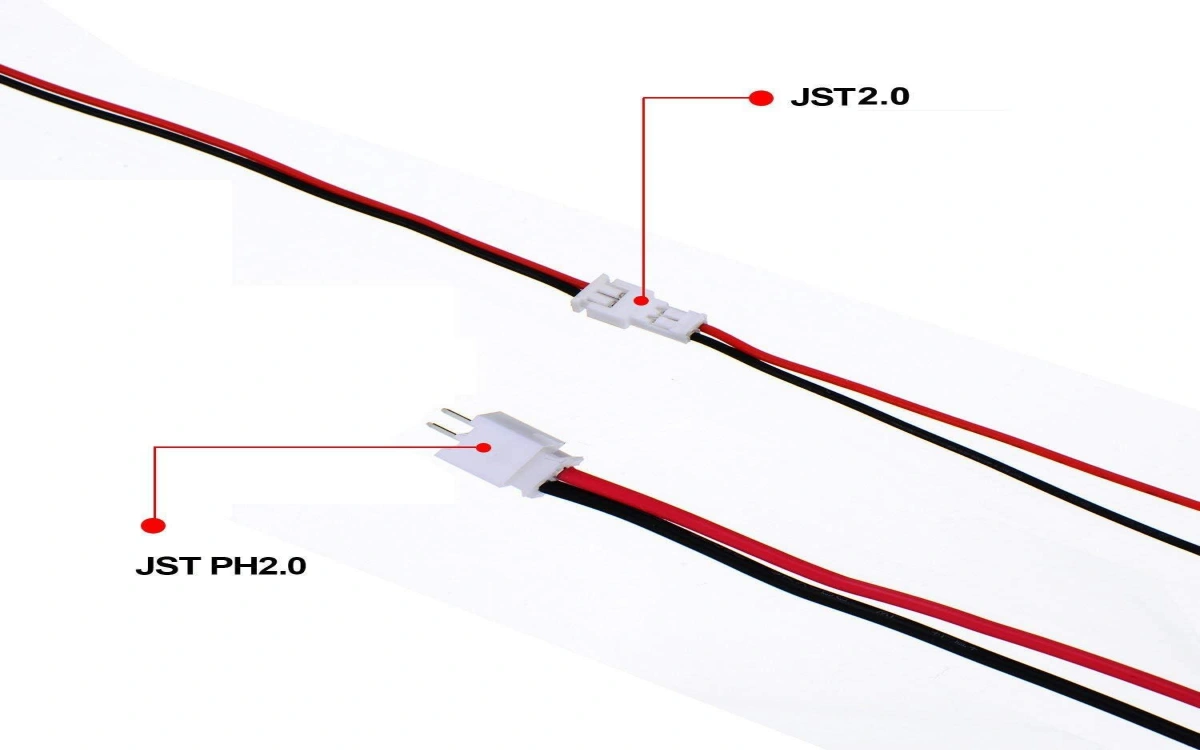

Солнечная панель JST PH2.0
В солнечной панели JST PH2.0 используется небольшой разъем JST-PH с шагом 2,0 мм, который является одним из самых популярных решений для компактной электроники.
Функции:
Маленький размер разъема
Легкая конструкция кабеля
Подходит для приложений с низким энергопотреблением
Простое соединение с макетными платами
Типичные применения:
Датчики Интернета вещей
Беспроводные устройства мониторинга
Умные сельскохозяйственные системы
Контроллеры с низким энергопотреблением
JST 2-контактная солнечная панель
В 2-контактной солнечной панели JST используется двухпроводная структура положительного и отрицательного соединения, что делает ее подходящей для простых приложений солнечной зарядки.
Преимущества включают в себя:
Простая проводка
Низкая сложность установки
Надежное соединение
Подходит для устройств с батарейным питанием.
Его обычно выбирают для небольших проектов по зарядке аккумуляторов и электроники DIY.
Солнечная панель JST-кабель
Кабель солнечной панели JST соединяет фотоэлектрический модуль с батареями, контроллерами или электронными устройствами.
Индивидуальные варианты кабеля включают в себя:
Разная длина кабеля
Различные калибры проводов
Разъемы JST-PH/JST-SM
Водонепроницаемые кабельные решения
Для OEM-проектов Hinergy может изготовить кабельные сборки в соответствии с требованиями продукта.
Применение мини-солнечной панели с разъемом JST
Благодаря своим компактным размерам и удобному способу подключения солнечные панели JST широко используются во многих приложениях малой мощности.

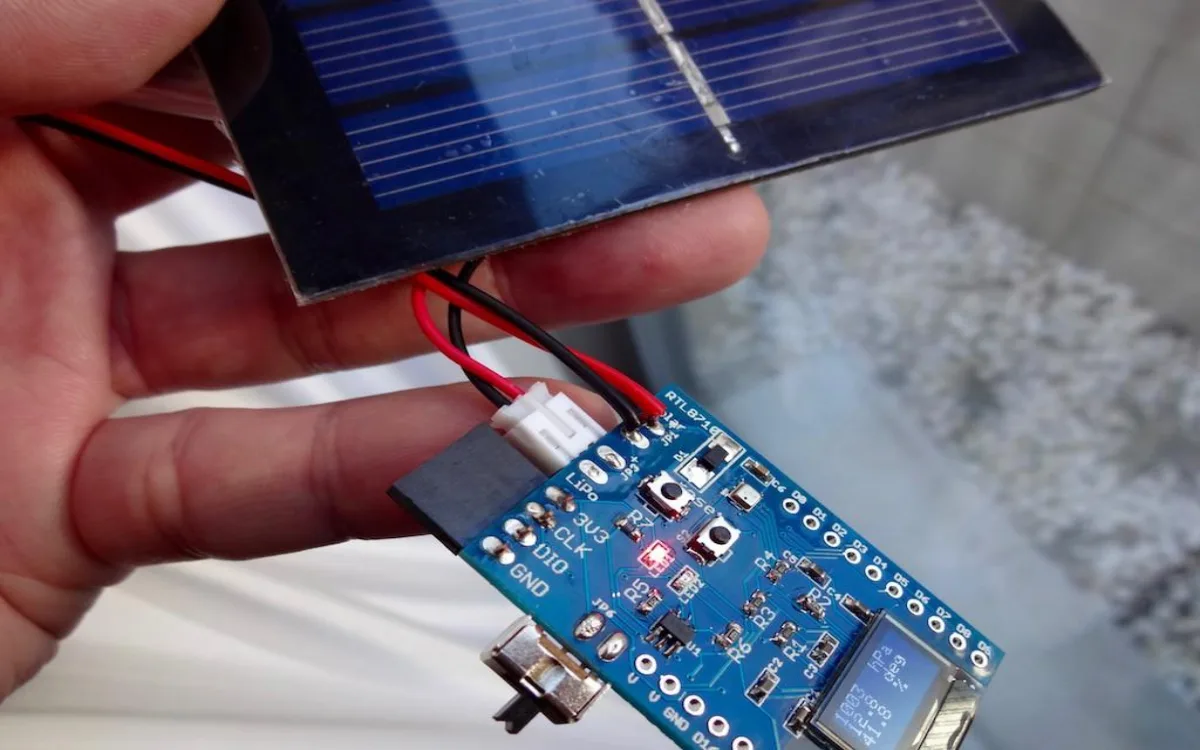

Солнечная панель для устройств Интернета вещей
Продукты IoT часто требуют непрерывного электропитания с минимальным обслуживанием.
Солнечная панель JST может обеспечить возобновляемую энергию для:
Датчики окружающей среды
Оборудование беспроводного мониторинга
Системы дистанционного управления
Умные сельскохозяйственные устройства

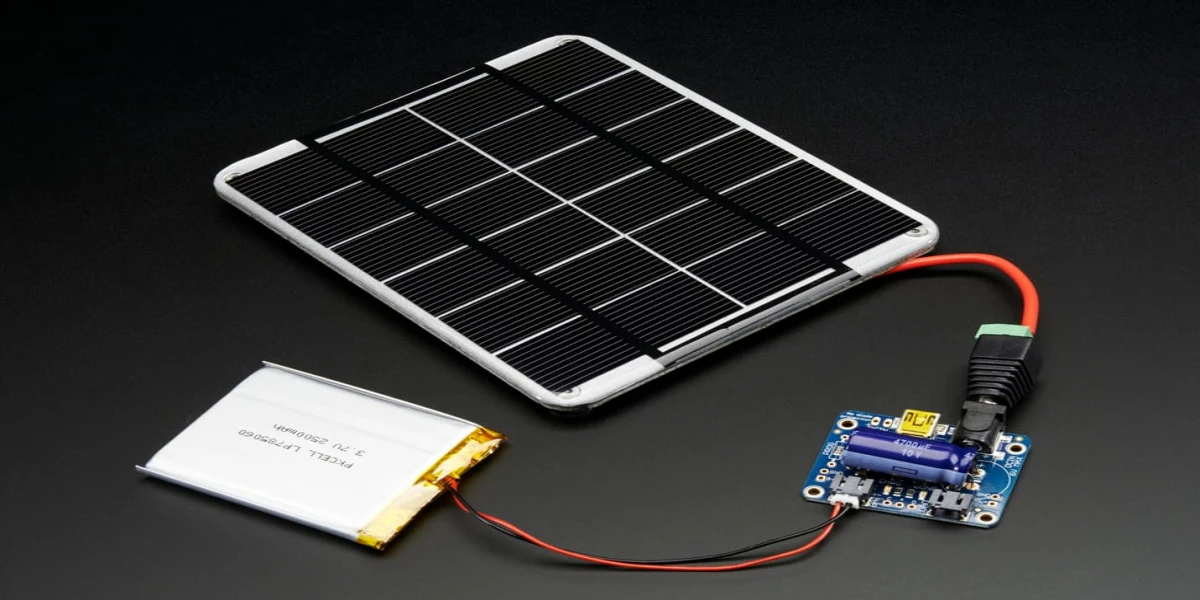

Солнечная панель для зарядки аккумулятора
Многим небольшим батареям требуется стабильный источник солнечной зарядки.
Мини -солнечная панель с разъемом JST может работать вместе с контроллерами зарядки для зарядки:
Литиевые батареи
Литий-полимерные батареи
Небольшие аккумуляторные блоки
Проекты по изготовлению электроники и производителей своими руками
Для инженеров и любителей солнечные панели, подключенные к JST, упрощают разработку прототипов.
Общие приложения включают в себя:
Ардуино проекты
Аксессуары для Raspberry Pi
Образовательная электроника
Портативные устройства
Как правильно выбрать солнечную панель JST?
Выбор правильной мини-солнечной панели с разъемом JST зависит от трех ключевых факторов: напряжения, выходной мощности и типа разъема. Выбор правильных характеристик обеспечивает стабильную зарядку и надежную работу ваших электронных устройств.
1. Требование к напряжению
Напряжение солнечной панели должно соответствовать напряжению батареи или требованиям цепи зарядки. Общие варианты напряжения для солнечной панели JST включают:
Напряжение солнечной панели | Типичные применения |
|---|---|
Мини-солнечная панель 3 В | Датчики малой мощности, небольшие электронные игрушки, образовательные проекты |
Мини-солнечная панель 5 В | Устройства Интернета вещей, проекты Arduino, приложения для зарядки через USB |
Мини-солнечная панель 6 В | Зарядка аккумуляторов, беспроводные системы мониторинга, уличные датчики |
Мини-солнечная панель 9 В | Электронные устройства средней мощности и системы аккумуляторных батарей |
Мини-солнечная панель 12 В | Зарядка аккумуляторов 12 В, портативные системы питания, наружное применение |
2. Выходная мощность
Требуемая мощность солнечной панели зависит от энергопотребления вашего устройства. Приложения с более высокой мощностью требуют более крупных солнечных модулей для обеспечения достаточного зарядного тока.
Солнечная панель питания | Рекомендуемые приложения |
|---|---|
Солнечная панель 0,5–1 Вт | Датчики Интернета вещей, беспроводные модули, устройства мониторинга с низким энергопотреблением |
Солнечная панель мощностью 1–5 Вт | Зарядка аккумулятора, интеллектуальные устройства, портативная электроника |
Солнечная панель 5 Вт+ | Батареи большего размера, уличное оборудование, индивидуальные солнечные системы. |
3. Тип разъема
Для разных устройств требуются разные конструкции разъемов JST. Выбор правильного разъема обеспечивает простоту установки и стабильное электрическое соединение.
Тип разъема JST | Функции | Рекомендуемые приложения |
|---|---|---|
Разъем JST PH2.0 | Компактная конструкция с шагом 2,0 мм, легкая и простая в подключении. | Мелкая электроника, датчики IoT, проекты Arduino |
JST 2-контактный разъем | Простая структура положительной и отрицательной проводки | Зарядка аккумулятора, солнечные проекты своими руками |
Разъем JST-SM | Прочная запирающая конструкция и лучшая механическая стабильность. | Наружные устройства, оборудование для удаленного мониторинга |
Индивидуальный соединитель JST | Гибкая конструкция разъема в соответствии с требованиями заказчика | OEM-продукты, проекты массового производства |
Преимущества использования мини-солнечной панели с разъемом JST
По сравнению с традиционными методами подключения солнечные модули JST имеют ряд преимуществ.
Установка Plug-and-Play: предварительно установленные кабели JST сокращают время сборки и устраняют сложную пайку.
Надежное соединение : разъемы JST обеспечивают стабильный электрический контакт для небольших электронных устройств.
Настраиваемый дизайн : индивидуальные параметры размера панели, напряжения, длины кабеля, типа разъема и выходной мощности.
Почему стоит выбрать солнечные панели Hinergy JST?
Hinergy специализируется на изготовлении небольших фотоэлектрических модулей по индивидуальному заказу для клиентов по всему миру. Наша мини-солнечная панель с разъемами JST поддерживает:
Различные варианты напряжения
Различные типы разъемов JST
Индивидуальная длина кабеля
Солнечные панели из ламината ПЭТ и эпоксидной смолы
OEM и ODM производство
Будь то продукты IoT, интеллектуальные устройства, образовательные проекты или системы зарядки аккумуляторов, Hinergy предлагает надежные солнечные решения, разработанные для вашего приложения.
Часто задаваемые вопросы о мини-солнечной панели с разъемом JST
Может ли солнечная панель JST заряжать литиевую батарею?
Да. Однако для обеспечения безопасной зарядки между панелью и аккумулятором следует использовать соответствующий контроллер солнечной зарядки.
В чем разница между JST-PH и JST-SM?
JST-PH меньше по размеру и обычно используется в компактной электронике, тогда как JST-SM обеспечивает более прочную фиксирующую конструкцию для применения вне помещений.
Могу ли я настроить длину кабеля JST?
Да. Компания Hinergy предлагает индивидуальные варианты кабелей JST для солнечных панелей в соответствии с требованиями заказчика.
Заключение
Мини -солнечная панель с разъемом JST предлагает практичное решение для использования возобновляемых источников энергии для компактных электронных приложений. Благодаря простой установке, надежным соединениям и гибким возможностям настройки солнечные модули JST становятся идеальным выбором для устройств Интернета вещей, систем зарядки аккумуляторов и домашней электроники.
Hinergy предоставляет профессиональные решения JST для солнечных панелей индивидуального дизайна, чтобы помочь клиентам разрабатывать эффективные и надежные продукты, работающие на солнечной энергии.
